Гидромотор и гидронасос аксиально-поршневой серия 210, характеристики насоса Оставить комментарий

Гидромоторы и гидронасосы аксиально-поршневые нерегулируемые серии 210 – это силовые узлы объемного гидропривода.

Гидромоторы и гидронасосы аксиально-поршневые нерегулируемые серии 210 – это силовые узлы объемного гидропривода.

Эти устройства устанавливаются в гидросистемы дорожных, строительных и коммунальных машин. Гидравлический насос (гидронасос) является силовым узлом объемного гидропривода. С его помощью преобразуется механическая энергия и энергия потока рабочей жидкости. Изменение частоты вращения привода насоса регулирует количество подачи рабочей жидкости. Гидравлическим мотором (гидромотором) преобразуется энергия потока рабочей жидкости. Преобразуется она в энергию механичесую — во вращение выходного вала. Частоту и направление вращения вала гидромотора определяет направление потока, а кроме этого – количество рабочей жидкости, которая к гидромотору подводится.

Рекомендуемые интервалы температур рабочей жидкости

Рабочая жидкость Пределы температуры, 0С
При длительной работе При кратковременной работе
Нижний Верхний Нижний Верхний
МГ-15-В (с) -55 +45 -43 +65
МГ-22-А -15 +50 -23 +65
МГ-22-Б -15 +50 -23 +65
МГЕ-46В 0 +70 -7 +75
МГ-30У 0 +70 -7 +75
МГ-46В 0 +70 -7 +75



Приобрести качественный гидромотор, гидронасос или сделать ремонт гидромотора или ремонт гидронасоса, гидроцилиндра, гидроруля, гидрораспределителя, гидродвигателя, стартера, насоса дозатора, гур и другое, помогут специалисты Гидро Спец Маркет. Это сервис опытных, профессиональных специалистов и качества предлагаемой продукции.



Название показателей Значение по типо размерам
Серии 210.12…Г 210.16…Г
Рабочий объем, см3 11,6 28,1
Давление на выходе из насоса, МПа (кгс/см2):
Номинальное 20 (200)
Максимальное 35 (350)
Давление на выходе в насос, МПа (кгс/см2):
Максимальное 1,6 (16)
Минимальное (абсолютное) 0,07 (0,7)
Номинальный перепад давления для гидромотора, МПа (кгс/см2) 20 (200)
Максимальное давление на входе в гидромотор и на выходе из гидромотора, МПа (кгс/см2) 35 (350)
Максимальное давление дренажа, МПа (кгс/см2) 0,1 (1)
Частота вращения, мин – 1 (об/мин):
Номинальная
Максимальная
2400 1920
а) для гидромоторов 6000 5000
б) для насосов при максимальном давлении на выходе 600 5000
в) для насосов при минимальном давлении на выходе 2800 2300
г) при пуске в диапазоне вязкости 1000-1500 мм2/с (оСТ) 1250 1000
Минимальная частота вращения:
Для насосов 400
Для гидромоторов 50
Номинальная подача насоса л/мин 27,0 52,3
Крутящий момент гидромотора, Нм (кгс/м):
Номинальный 36,2 (3,62) 87,6 (8,76)
Страгивания 30,3 (3,03) 73,3 (7,33)
Номинальная мощность насосов, кВт 9,8 19,1
Коэффициент подачи насосов 0,97
Гидромеханический КПД гидромотора 0,98
КПД:
Для насосов 0,925
Для гидромоторов 0,92
Масса (без рабочей жидкости), кг не более 4,0 8,1
Характеристика рабочей жидкости:
а) кинематическая вязкость, мм2/с (сСт):
Номинальная 25±10
Максимальная 1500
Минимальная 10
б) температура, С
Минимальная – 40
Максимальная 80
в) класс чистоты рабочей жидкости по ГОСТ 17216 12
Номинальная тонкость фильтрации, мкм 25
Температура окружающей среды рабочая, С:
Для районов с умеренным климатом от – 45 до + 40
Для районов с холодным климатом от – 60 до + 40
Основные марки рабочих жидкостей:
– при отрицательных температурах воздуха:
ВМГЗ ТУ 38 101479-86 (МГ-15-В (с) ГОСТ 17479.3-85), АУ ТУ 38 1011232-89 (МГ-22-А ГОСТ 17479.3-85) и АУП ТУ 38 1011258-89 (МГ-22-Б ГОСТ 17479.3-85);
– при положительных температурах воздуха:
МГЕ-46В (МГ-30У) ТУ 38001347-83 (МГ-46-В ГОСТ 17479.3-85), И-30А ГОСТ 20799-88 (И-Г-А-46 ГОСТ 17479.4-87)

Меры безопасности при эксплуатации насоса

В машинах, в которых установлены гидромоторы и гидронасосы или просто насос, требуется соблюдать меры предосторожности, которые четко прописаны в ГОСТ 12.2066-83, это есть инструкция о том, как эксплуатировать машину или инструкция по эксплуатации.

Как готовить насосы к работе.

Когда делаете монтаж гидромашины или гидроагрегата нужно взять органический растворитель и снять смазку, которая консервирует, а из присоединительных отверстий требуется удалить или извлечь заглушки.

Как установить гидроагрегат или гидромашину

При наполнии корпуса рабочей жидкостью, положение гидромашины (рабочее) может быть совершенно любым. Можно устанавливать самовсасывающие насосы над бачком, если вы это согласовали с заводом который изготавливал.

Гидроагрегат должен прикрепляться к установочному фланцу, у которого плоскость не больше чем 0,1 мм. Чтобы добиться требуемой затяжки болтов крепления, нужно сделать центровку вала насоса гидромотора с валом приводимого или приводного устройства.

Обратите свое внимание!

В дренажном отверстии длина ввертной части в штуцере должна быть не больше чем наружный диаметр резьбы. Соединение вала гидромотора или насоса с приводимым валом устройства дожно проходить через эластичную муфту. Так же можно делать консольный привод с зубчатой передачи или с помощью клиноременной передачи.

Минимальные диаметры или их рекомендуемые значения: шкив — 5d, шестерен – 2d (d — это диаметр вала насоса).

Допустимая несносность осей на валу, при эксплуатации муфты эластичной не более 0,1мм, а перекос — не больше чем полтора градуса 1,5°.

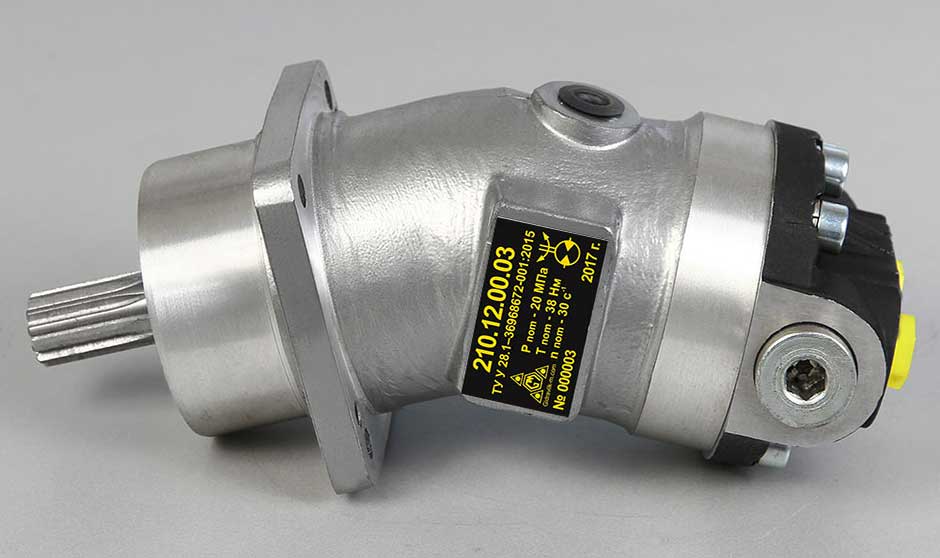

купить гидромотор 210

Чтобы обеспечить установку насоса вне бака нужно предусмотреть

— Во всасывающем трубопроводе скорость рабочей жидкости должна быть не более чем один метр в секунду – 1 м\с

— На входе в насос давление должно быть в пределах рекомендуемого по всему диапазону рабочих температур
— Бак дренажного трубопровода должен соединяться с корпусом гидроагрегата с проходом не меньше чем 8мм
В рабочем состоянии всасывающий трубопровод идет под вакуумом, из за этого нужно быть внимательным и смотреть на гермитичность.

Кран фильтра устанавливать на всасывающий трубопровод не советуется и не рекомендуется.

Всасывающие и дренажное отверстие должны оставаться открытыми при установке насоса с погружением в бак, жидкость в баке должна быть выше уровня всасывания, а его отверстие не меньше чем на 0,2 м.

Комплект запасных уплотнений

# позиции Тип и наименование № стандарта Количество
Для гидромашин 210.12…Г
5 058-062-25-2-3 Кольцо ГОСТ 18829-73 1
7 060-065-30-2-3 Кольцо ГОСТ 18829-73 1
2 1.1-25х42-1 Манжета ГОСТ 8752-79/
ОСТ 38.05146-79
1
Для гидромашин 210.16…Г
5 075-000-25-2-3 Кольцо ГОСТ 18829-73 1
7 Кольцо ГОСТ 18829-73 1
2 1.1-30х52-1 Манжета ГОСТ 8752-79/
ОСТ 38.05146-79
1



Сделать ремонт гидромотора или ремонт гидронасоса или просто купить, поможет наша фирма. Мы отправляем новые детали или ремонтируем запчасти из любой точки Украины. Свяжитесь с нами по телефонам указанным на сайте, и наши специалисты помогут вам в кротчайший срок. Экономьте свое время!
