Гидравлические насосы или гидронасосы обычно преобразовывают механическую энергию или энергию жидкостного потока в гидравлическую под давлением. Например, гидравлический насос может преобразовать крутящий момент в подачу и давление гидравлики. Гидравлические насосы по своему главному предназначению вытесняют жидкость.
Типы и характеристики гидронасосов. Гидравлические насосы или гидронасосы обычно преобразовывают механическую энергию или энергию жидкостного потока в гидравлическую под давлением. Например, гидравлический насос может преобразовать крутящий момент в подачу и давление гидравлики.
Гидравлические насосы по своему главному предназначению вытесняют жидкость. Это то свойство, которое объединяет насосы такого типа. Еще их часто называют объемными насосами. Таким образом камеры в самом насосе изолируются и жидкость начинает свой ход в полость нагнетания, а до этого она находилась в полости всасывания. Даже при высоком давлении в гидравлической системе насосы способны работать, так как промеж полостями нет соединения напрямую. То есть полости нагнетания и всасывания не соединены.
Несколько основных параметров гидронасоса
Максимальная частота вращения гидравлического насоса измеряется в [об/мин]
Рабочий объем насоса (удельная подача) измеряется в [см3/об] – это объем жидкости, вытесняемый насосом за 1 оборот вала.
Максимальное рабочее давление гидронасоса измеряется в [МПа, bar]

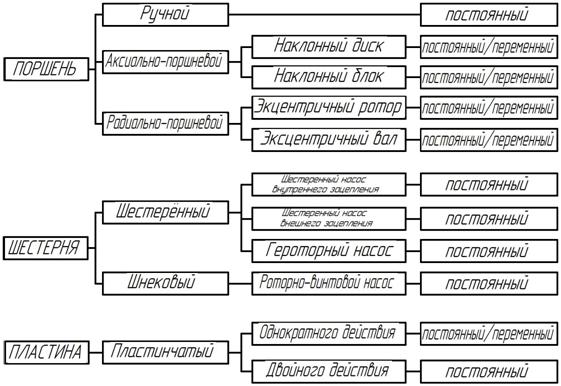

В зависимости, от элемента которые вытесняется в насосе, они делятся на несколько типов. Смотрите на картинке ниже
Когда приходит время выбирать насос для гидравлической системы, нужно брать во внимание несколько факторов и условий выбора.
Критерии выбора насоса или как выбрать насос или гидронасос
Размеры и габариты
Стоимость насоса
Интервал частоты или частот вращения
На сколько конструкция будет доступна и легка в обслуживании
Какой диапазон рабочих давлений есть в насосе
Диапазон вязкости или диапазон значений вязкости
Сейчас мы попытаемся рассмотреть разные типы гидравлических насосов с их описанием, их преимущества и недостатки.
Поршневой насос
Аксиально-поршневой насос
Ручной насос
Радиально-поршневой насос
Шестеренный или шестеренчатый насос
Роторные гидромашины или как их еще называют шестеренные насосы или шестеренчатые гидронасосы. Тут вытеснительными элементами приходятся 2 шестерни, которые вращаются. В основном это насосы двух типов
Насос внутреннего зацепления
Насос внешнего зацепления
Героторный насос, это некий частный случай среди шестеренных насосов. Этот типа насоса – насос внутреннего зацепления.
Такие насосы в основном применяются в гидравлических системах с довольно невысоким давлением, приблизительно до 20 МПа. Героторные насосы находят свое применение в мобильной гидравлике, сельхоз технике, дорожной и строительной технике. Они созданы чтобы направлять гидроэнергию на гидропривод вспомогательного механизма, в непростых гидравлических системах. Популярность на просторах Украины такие насосы приобрели из-за их низкой стоимости, простоту и небольшой вес. Героторные насосы отличаются компактностью. Но недостаток состоит в том, что у таких насосов слишком малый КПД, не больше чем 0,85. Да давление в них не такое уж и большое. Ресурс тоже оставляет желать лучшего. Шестеренные насосы способны качать на частоте до 5 тыс. оборотов в минуту.
Роторно-винтовой насос.

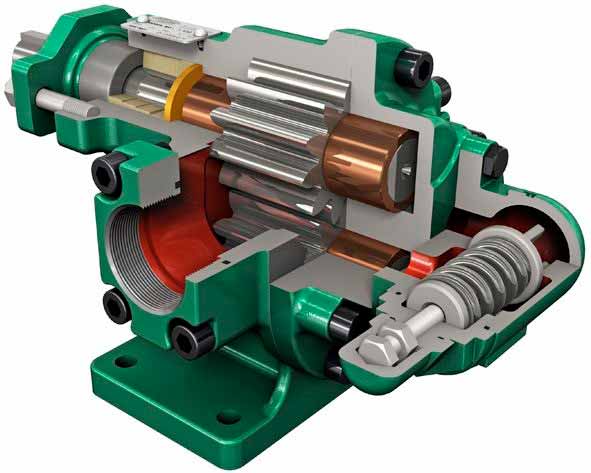

Шестеренный насос внешнего зацепления
Героторный насос
Шестеренный насос внутреннего зацепления

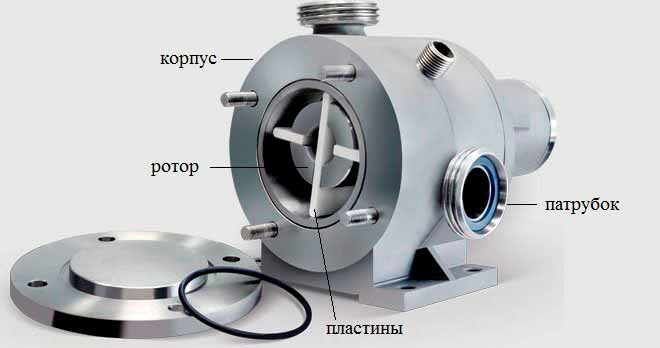

Пластинчатый насос
Пластинчатые насосы или шиберные насосы. В таких насосах вытеснительной частью являются радиально расположенные пластины. Они делают возвратно-поступательные движения, когда ротор вращается.
Есть два типа таких насосов – гидронасос однократного действия, и гидронасос двойного действия, соответственно. Это значит то, что всасывание и нагнетание делается всего 1 раз, а в гидроагрегате двойного действия – 2.
Преимуществом такого насоса является низкий шумовой уровне, и равномерную подачу жидкости. Эти насосы в принципе не большие, и даже такой маленький размер позволяет выполнять большие объемы работы. Рабочее давление пластинчатых насосов может быть до 21 мПа. Частота вращения пластинчатого насоса – 1500 оборотов в минуту.
Насосы однократного действия
Насосы двойного действия
Как выбрать насос для гидросистемы
Когда выбираете насос для гидравлической системы сразу смотрите, какие перед вами стоят условия и требования и какой поток жидкости вам нужен.
Параметры выбора насоса
Экономия в применении
Вязкость рабочей жидкости, диапазоны
Частота рабочей жидкости и ее класс
Уровень действующего давления жидкости
Выбрать насос не так уж и просто и нужно сразу брать во внимание несколько факторов. Перед тем как выбирать насос посмотрите какой у вас тип приводного двигателя. Очень важно знать при выборе насоса какое давление и подача вам необходимы. Двигатели могут быть разные, как двигатель внутреннего сгорания, так и электродвигатель.
Как определить мощность, требуемую для гидравлической системы
Q – подача насоса [л/мин]
p – давление в гидросистеме [МПа]
ɳ – КПД насоса (шестеренного и пластинчатого ɳ=0,85, для роторно-поршневого ɳ=0,9)
Тип гидронасоса выбирается после того как мощности определены, но тут нужно посмотреть на рабочее давление насоса.
Как определить объем гидронасоса
После расчета определяем на совместимость по мощности этот насос с двигателем
Если в насосе есть регулируемая подача, ее можно регулировать оборотами приводного двигателя. Но такой метод может быть проделан в пределах заданных характеристик двигателя.
Многосекционные насосы применяются для ступенчатой регулировки. Так же скорость гидравлического двигателя можно регулировать и 2мя насосами сразу. Чтобы отрегулировать скорость можно отключать секции насоса и подключать их обратно, так мы можем изменять подачу насоса.
Причина поломки насоса и причина отказа насоса, неисправности гидронасоса
Рабочая жидкость может уйти в перегрев
Допустимые обороты превышены
Насос работал на воздушно-масляной смеси
В насос попала грязь или посторонние частицы
Масляное голоданием
Перегрузка давления и работа во время этого
Давление в корпусе превышено
Насос работал на водно-масляной эмульсии
