Гидрораспределитель — гидроагрегат, который управляет и регулирует потоки рабочей жидкости. Гидравлический распределитель способен изменять поток рабочих жидкостей, а также ее направление, так же изменяют ее расход, и способен регулировать величину. Управление базируется на обычных процессах. Плавную регуляцию величины потока позволяет золотник, который имеет высокоточно-отмерянные прорези.

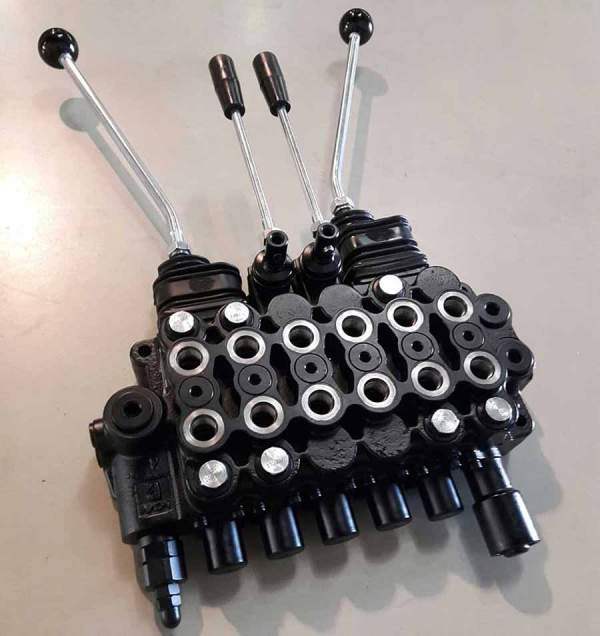

Ремонт гидрораспределителя Akon.
Моноблочные гидрораспределители требуются для того чтобы изменять направление потока, разгружать насосы в нейтральных позициях золотников, ограничивать давление рабочей жидкости на гидролиниях.
Сам гидрораспределитель составляется из предохранительного клапана и литого блока, в котором параллельно размещены золотники.
Такие гидроагрегаты используются на сельхоз техника, и стоят на гидроприводах, с шестеренными или шестерёнчатыми насосами. Еще они могут использоваться в дорожной и дорожно-строительной технике, на погрузчиках, на машинах технологичного назначения, на экскаваторах, кранах-манипуляторах, и других специальных машин, в которых имеются насосы, аксиально-поршневые.
Технические характеристики моноблочных гидрораспределителей Akon
Параметр/Серия | AMV-50 | KVM15 | KVM16 | VM20 |
---|---|---|---|---|
Кол-во секций | 1 — 6 | 1 — 6 | 1 — 9 | 6 |
Номинальная производительность, литр/мин |
50 | 70 | 120 | 60 |
Фотографии | ![]() |
![]() |
![]() |
![]() |
Максимальное рабочее давление, бар | 350 | |||
Максимальное обратное давление, бар | 30 | |||
Рекомендуемая вязкость масла, сСт при 100°С | 5,4 — 11,4 | |||
Рекомендуемый размер ячеек фильтра, мкм | максимум 30 | |||
Особенности конструкции и применения | Оснащены обратными клапанами. Устанавливаются на краны манипуляторы для управления аутригерами. Применяемы для экскаваторов на базе тракторов, а также в различных схемах управления потоками мобильной и промышленной гидравлики. |
Секционные гидрораспределители
Секционный гидрораспределитель собран из секций, которые называются наборными, каждая секция, как модуль, независима от другой, и выполняет именно свою функцию. Плюсом конструкций данного типа является то, что кол-во секций можно модифицировать или изменять, смотря какие технические условия сейчас имеются.
Такие гидрораспределители обычно устанавливаются на комбайнах, разных погрузчиках, тракторах, используются в коммунальном хозяйстве, например, на дорожно-строительной технике, для управления рабочими органами, в гидросистемах.
Такие распределители это по сути набор золотниковых секций, в требуемом количестве, с предохранительным клапаном, и каналом подвода, а также еще есть секция, в которую входил канал отвода.
Технические характеристики секционных гидрораспределителей Akon
Параметр/Модель | KV173 | KV174 | KV176 | KV196 |
---|---|---|---|---|
Количество секций | 2 х 3 | 2 х 4 | 6 | 6 |
Номинальная производительность, л/мин |
90 | 90 | 90 | 130 |
Фото (нажмите, чтобы увеличить) |
![]() |
![]() |
![]() |
![]() |
Чертежи | Открыть | Открыть | Открыть | Открыть |
Максимальное рабочее давление, бар | 325 | 325 | 320 | 350 |
Максимальное обратное давление, бар | 25 | 25 | 30 | 30 |
Рекомендуемая вязкость масла, сСт при 100°С | 5,4 — 11,4 | |||
Рекомендуемый размер ячеек фильтра, мкм | максимум 30 |
Особенности конструкции гидрораспределителей Akon
Модели | Особенности гидрораспределителей |
---|---|
KV173 | Распределитель с открытым центром. В него входят комбинированные предохранительные клапаны с антишоком и антикавитацией. На нем стоит уникальная схема подключения, которая дает возможность эксплуатировать гидрораспределители в одно и двуконтурной линии подачи высокого давления. В стандартную комплектацию входит джойстик. |
KV176 | Гидрораспределитель с открытым центром. В него входят комбинированные предохранительные клапаны с антишоком и антикавитацией. Такой вид конструкций используется в мобильной гидравлике, а точнее в ее гидросистемах, вместе с дивертором и без последовательного подключения. Используются на экскаваторах на базе тракторов с пред установкой переключателя каретки смещения. |
KV196 | Такой распределитель разрабатывался в Германии, немецкими конструкторами. Тут стоят предохранительные клапаны от Bosch, которые обеспечивают стабильность на высоком уровне, если случаются перепады давления. Аналоги таких гидрораспределителей это распределитель F-130, он адаптирован по соединительным размерам и по расположению портов, для портирования на манипуляторы-краны: Jonsered, ОМТЛ, Атлант, ОМТ, Hiab, DL, Palfinger, Epsilon, Penz, Fiskars, Loglift и другие. |
Гидрораспределитель с компенсатором давления Akon
Гидрораспределитель PKV17 инновационная модель компании Akon, представляет себя гидравлический распределитель с компенсатором давления, а так же чувствительным к нагрузкам.
От обычных распределителей данная модель отличается пониженным потреблением энергии, высокой чувствительностью контроля, максимальной эффективностью.
Принцип работы гидрораспределителя
Масло направляется в бак через насос, при нейтральном положении золотников, и проходит через золотник регулировки давления компенсатора трех ходового. В нейтральное положение насос устанавливает пружина компенсатора 3х ходового, которая очень чувствительна к нагрузке.
Высочайшая нагрузка компенсатора трех ходового подается на линию LS, проходя через контур челночного клапана, и частично или полностью может перекрывать соединения с гидро баком.
Основные преимущества гидрораспределителей Akon
Увеличение эффективности эксплуатации, уменьшение потребления энергии, увеличение срока эксплуатации системы в целом.
Простота управления достигается благодаря удобному дизайну и концепции модулей, которая дает возможность оптимизации структурной системы
Превосходная производительность
Чувствительная к нагрузке, технология компенсации давления, снижает потребность в горючем и в охлаждении агрегата.
Пропорциональный клапан с предварительной компенсацией нагрузки
Независимо от давления нагрузки, пропорциональный клапан SPV120 обеспечивает регулировку потока, в диапазоне от 5 до 130 литров в минуту. Такой клапан дает возможность точного контроля и эффективности на любой технике.
Основные преимущества
Это аналоги PVG клапана.
Имеет конструкцию из модулей, что очень удобно, в зависимости от желания заказчика, и от технических требований, а так же сферы применения.
Испытательные механизмы и компенсаторы давления при изменении нагрузки в каждой из секций поддерживают постоянный перепад давления.
Из за дизайна конструкции, который продуман, SPV120 дает возможность расширенного индивидуального контроля.
Сравнение гидрораспределителей таблица
В таблице есть сравнение гидрораспределителей и их характеристик, которые чаще всего встречаются на рынке Украины.
Технич. возможн. управл. клапана |
Parker Hydraulic (Германия) |
Akon Hidrolik (Турция) |
Nord Hydraulic (Швеция) |
Nord Hydraulic (Швеция) |
Akon Hidrolik (Турция) |
Hydro control (Италия) |
Kontak (Англия) |
Youli Hydraulic (Тайвань) |
Pedro Roquet (Испания) |
---|---|---|---|---|---|---|---|---|---|
Модель клапана |
F130 | KV19 | RM276 | RM316 | KV17 | HC-D4|6 | КА18 | SN 4 | 406 |
Клапан с открытым центром |
да | ||||||||
Кострукция клапана |
Секц. | Секц. | Моноблок | Секц. | Секц. | Секц. | Секц. | Секц. | |
Номинал. расход, л/мин |
120 | 120 | 100 | 90 | 80 | 80 | 70 | 80 | 90 |
Максим. утечки Р=100 bar, см3/мин |
<10 | <10 | <20 | <10 | <10 | <10 | <10 | <12 | — |
Предохр. клапана (antishoc& anticavit.) |
да/Bosh | да/Bosh | да | да | да | да | да | да | да |
Аксессуары в свободной продаже (джойстик/ рычаг, секции, клапана и пр.) |
да | да | |||||||
Наличие в регионах Украины |
да | да |
Ремонт гидрораспределителя Akon
Компания Гидро Спец Маркет делает ремонт гидрораспределителя Akon, а так же любой гидравлики, любого типа и сложности. Работаем по всей Украине, любой службой доставки. Киев, Житомир, Запорожье, Мелитополь, Одесса, Днепр, и любые другие города, а так же населенные пункты. Дефектовка и анализ после ремонта — бесплатно. Есть возможность фото и видео регистрации ремонта. Даем все документы, а так же долгосрочную гарантию и поддержку.
