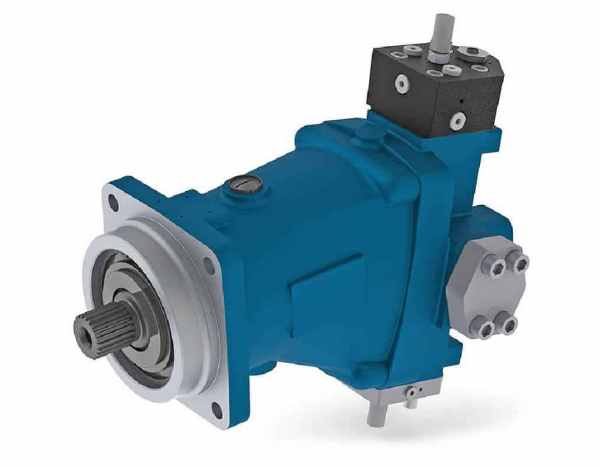

Гідронасос 313.3.112.502.4

313.3.112.502.4 в наявності гідронасос регульований аксіально-поршневий.

Насос  – гідравлічна машина , що перетворює механічну енергію приводного двигуна в енергію потоку рідини , що служить для переміщення та створення напору рідин всіх видів. Різниця тиску рідини на виході з насоса і приєднаному трубопроводі зумовлює її переміщення.

Гідравлічний насос має міцний алюмінієвий корпус, всередині якого знаходиться:

1.основний вал, що встановлюється на 2 підшипники, шпонкові та шліцеві вали;

2. коливаючий вузол, що складається з латунного або сталевого блоку циліндрів, робочих поршнів, шипа та сферичного розподільника;

3. гвинти, що обмежують робочий об’єм;

4. біля монтажного фланця розташована кришка манжета, яка включає ущільнювач для герметичності корпусу.

Роликові підшипники вузла валу, латунний блок циліндрів;

Робочий об’єм – 112 см3/об;

Монтажний фланець – 4 відп. (ІSO 3019/2);

Вид регулювання – постійний;

Обмеження обсягу – без обмеження обсягу;

Вид управління – гідравлічне негативне;

Напрямок обертання та виконання валу – лівий, шліцевий за ГОСТ 6033-80;

Діаметр валу – 45мм;

Вторинне управління – відсутня;

Вбудована гідроапаратура – ​​відсутня;

Частота обертання валу nном – 1200 об/хв

Подача Q ном – 134,4 л/хв.

Робочий тиск P ном – 20 МПа

Крутний момент T ном – 356,51 Нм

Маса – 37,5 кг.

Робочі рідини для гідроприводів, що рекомендуються для застосування:

Клас чистоти згідно з ГОСТ 17216-71 – 12

Кінематична в’язкість (Ст): оптимальна – 20-35, максимальна пускова – 1500, мінімальна короткочасна – 10;

Тонкість фільтрації (мкм) – 25;

Температура експлуатації -40…+75

Олія: МГ-15-В, МГ-15-НД (SHELL Tellus OilsT-15); МГ-15-Б, МГ-15-В, МГ-22-Б, МГ-46-В, І-Г-А-46.

КАТЕГОРИЧНО ЗАБОРОНЯЄТЬСЯ ЗМІШУВАТИ ОЛІЮ

Застосування 313.3.112.502.4:

Екскаватори типу ЕО-4225А-07, ЕО-4225А-06, ЕК-270, ЕО-43211, ЕО-6123;

Валково-пакетувальні машини: ЛП-19В, ВПМ, МЛ-119А, ВП-05;

Асфальтоукладачі: ДС-196, АГ-7,5, АК-7,5;

Навантажувачі: ТО-27, ТО-28, ТО-18Б, ТО-18Д, Амкодор-322, Амкодор-208, ПК-032, ТМ-3А, ДЗ-133, ТО-49, ВП-0501, ТО-40С;

Автокрани: КС-4574, КС-45719, КС-55713, КС-3575, КГС-28.01, КС-6476, КС-45716, КС-5476, КС-6973, КС-45717, КС-3571

Дорожні ковзанки: ВА-9, ВГ-12, ВГ-1202, ВА-9002, ВА-252, ВА-6122.
