Гидромотор 210.25.13.20 – аксиально-поршневой нерегулируемый гидронасос, аналог МГЗ.12/32.1.А. Вал шпоночный, реверсивное вращение. В наличии все гидромоторы серии 210. Они предназначены для работы в гидравлических системах, для перевода механической энергии вращения вала в гидравлическую энергию потока рабочей жидкости в открытой или закрытой гидравлической системе.В этой серии представлены гидродвигатели с наклоным блоком и являются нерегулируемыми аксиально-пошрневыми. Изготавливаются из стали, чугуна или биметала, в зависимости от требуемого веса. Прежде всего гидромоторы серии 210 имеют два вида валов – шлицевой и шпоночный, соответствуют международным стардартам DIN/ISO. Каждый гидромотор 210 в комплектации идет с гарантийным талоном и паспортом, иногда гидромоторы комплектуются оригинальными ремкомплектами, которые достаточно сложно найти отдельно ( на случай выработки с годами, что бы предоставить предприятию, на котором будете производить ремонт гидромотора 210).
Характеристики
Рабочий объем составляет 12 см3, соответствует ГОСТ 23360-78, типоразмер 12, вес 4кг. Частота вращения вала минимальная 50 об/мин, номинальная в паспорте 2400 об/мин, максимальная 6000 об/мин. Минимальный расход составляет 0,58 л/мин, номинальный расход рабочей жидкости 27,84 л/мин, максимально допустимый 69 л/мин. Мощность номинальная 9,28кВт, мощность максимальная 14,84кВт. Давление в системе на входе 20МПа, максимальное (рабочее) 32МПа. Коэффициент полезного действия (полный) составляет 91%, коэффициент полезного действия (гидромеханический) составляет 96%. Крутящий момент эффективный – 35Нм номинальный, 56Нм максимально допустимый.
Гидромотор 210.25.13.20
Требования к рабочей жидкости в системе:
| Класс чистоты по ГОСТ 17216 | 12 |
| Оптимальная кинетическая вязкость | 20-35сСт |
| Максимальная пусковая кинетическая вязкость | 1500сСт |
| Максимальная температура эксплуатации | 75 |
| Минимальная температура эксплуатации | -40 |
Рабочие жидкости для применения в гидравлической системе с гидромотор 210.25.13.20
|
|
|
Группа по DIN 51524 |
| ВМГЗ ТУ 38.101479-86 МГЕ-10А ОСТ 38.01281-82 | МГ-15-В(с), МГ-15-В | SHELL Tellus OilsT-15 |
| Заменитель АМГ-10 ГОСТ 6794-75 | МГ-15-Б | MOBIL DTE 11M |
| АУП ТУ 38.1011258-89 | МГ-22-Б | CASTROL Hyspin AWH 15 |
| СМД-15 ТУ 0253-001-49319233-02 | МГ-15-В | SHELL Tellus Oils-22
Mobil DTE 22 CASTROL Hyspin AWH 22 |
| МГЕ-46-В ТУ 38.001347-83 | МГ-46-В | SHELL Tellus Oils-46 |
| Заменитель И-30А ГОСТ 20799-88 | И-Г-А-46 | Mobil DTE-15
CASTROL Hyspin AWH 46 |

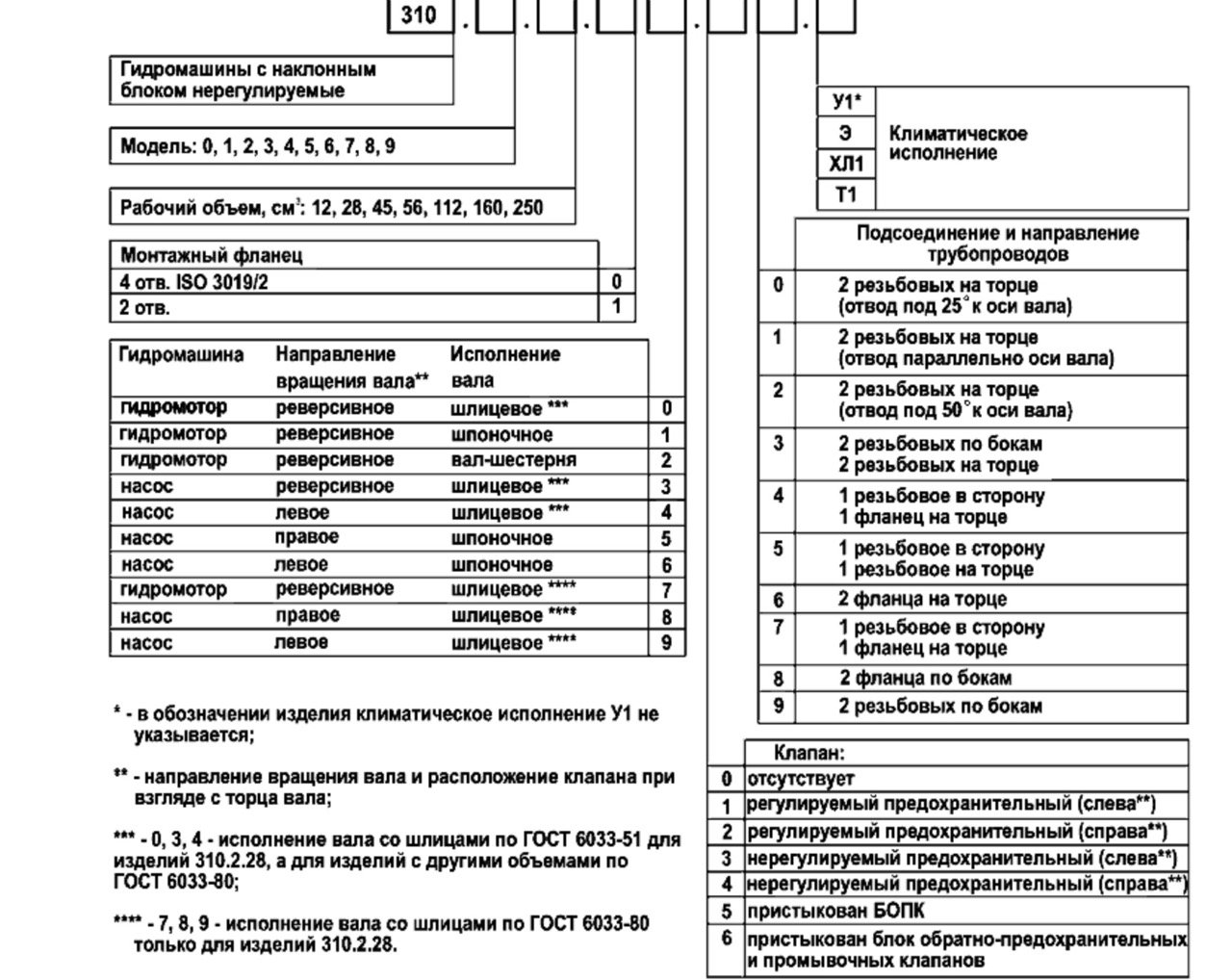

Расшифровка каталожного номера гидромоторов серии 210 и 310:
